馬達出口線
產品介紹

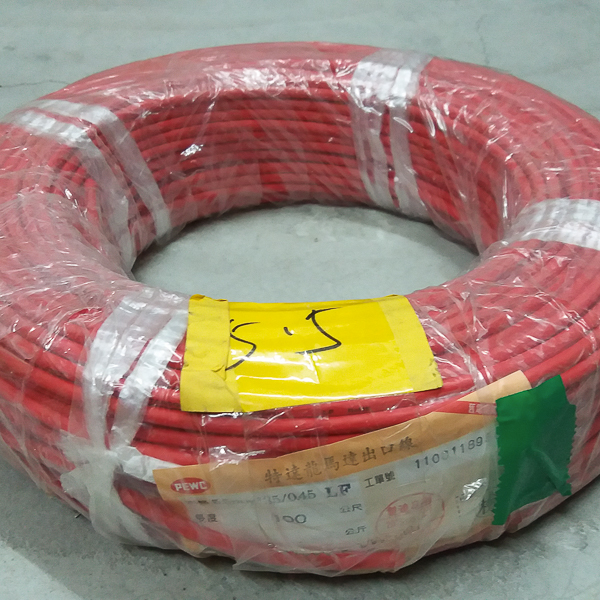

太平洋特達龍線 600V
特點：
1. 耐溫125℃，材料不易融化或溶解
2. 電子束照射交連化合物
3. 良好的低溫柔繞性

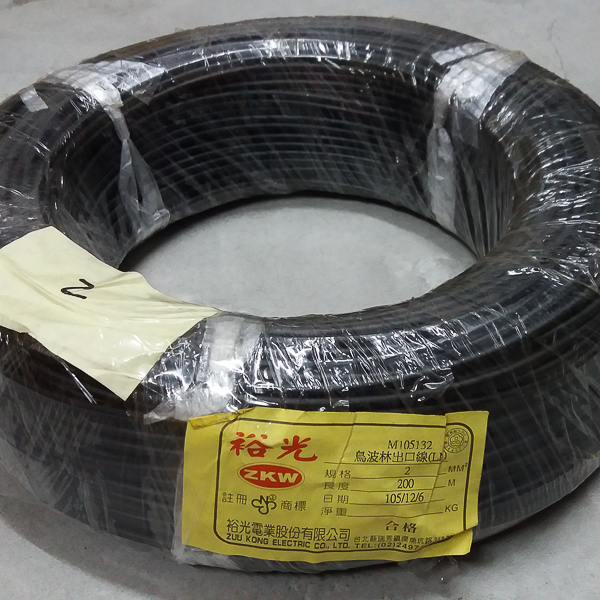

鳥波林出口線 600V| 截面積(mm²) | 截面積(AWG) |
條數/線徑 鍍錫(mm) |
導體 外徑 (mm) |
絕緣 厚度 (mm) |
完成 外徑 (mm) |
容許 電流 (A) |
最大導 體電阻 (Ω/km) |
| 0.5 | 22 | 20/0.18 | 0.95 | 0.8 | 2.55 | 11 | 38.7 |
| 0.75 | 20 | 30/0.18 | 1.1 | 0.8 | 2.7 | 14 | 25.8 |
| 1.25 | 18 | 50/0.18 | 1.5 | 0.85 | 3.2 | 20 | 15.5 |
| 2.0 | 16.0 | 37/0.26 | 1.8 | 0.85 | 3.5 | 26 | 9.91 |
| 3.5 | 12 | 45/0.32 | 2.5 | 0.85 | 4.2 | 48 | 5.38 |
| 5.5 | 10 | 35/0.45 | 3.1 | 0.85 | 4.8 | 64 | 3.46 |
| 8.0 | 9.0 | 50/0.45 | 3.7 | 1 | 5.7 | 80 | 2.45 |
| 14 | 6 | 88/0.45 | 4.9 | 1.3 | 7.5 | 110 | 1.39 |
| 22 | 4 | 7/20/0.45 | 6.7 | 1.3 | 9.3 | 150 | 0.89 |
| 38 | 2 | 7/34/0.45 | 8.7 | 1.8 | 12.3 | 200 | 0.52 |
| 50 | 1 | 19/16/0.45 | 10 | 1.8 | 13.7 | 240 | 0.411 |
| 60 | 1/0 | 19/20/0.45 | 11.2 | 1.8 | 14.9 | 280 | 0.329 |
| 80 | 2/0 | 19/27/0.45 | 13 | 2 | 17.1 | 325 | 0.243 |
| 100 | 3/0 | 19/34/0.45 | 14.5 | 2.3 | 19.1 | 380 | 0.193 |
| 125 |
250 kcmil |
19/42/0.45 | 16.2 | 2.3 | 20.8 | 480 | 0.156 |
| 150 |
300 kcmil |
27/37/0.45 | 18.4 | 2.5 | 23.5 | 520 | 0.136 |
| 200 |
400 kcmil |
37/34/0.45 | 20.4 | 2.5 | 25.5 | 630 | 0.0993 |
| 截面積(mm²) |
條數/線徑 鍍錫(mm) |
外徑 (mm) |
絕緣 厚度 (mm) |
完成 外徑 (mm) |
導體 電阻 (Ω/km) |
絕緣 電阻 (mΩ/km) |
表面抗 漏電阻 (MΩ) |
試驗 電壓 (KV/min) |
重量 (kg/km) |
長度 (M) |
| 0.5 | 20/0.18 | 0.93 | 0.85 | 2.7 | 38.7 | 6 | 300 | 1.5 | 13 | 200 |
| 0.75 | 30/0.18 | 1.1 | 1.1 | 3.4 | 25.8 | 6 | 300 | 1.5 | 20 | 200 |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 3.8 | 15.5 | 6 | 300 | 1.5 | 28 | 200 |
| 2.0 | 37/0.26 | 1.8 | 1.1 | 4.1 | 9.91 | 6 | 300 | 1.5 | 36 | 200 |
| 3.5 | 45/0.32 | 2.5 | 1.2 | 5.0 | 5.38 | 6 | 300 | 1.5 | 58 | 200 |
| 5.5 | 35/0.45 | 3.1 | 1.2 | 5.6 | 3.46 | 5 | 300 | 1.5 | 81 | 100 |
| 8.0 | 50/0.45 | 3.7 | 1.2 | 6.2 | 2.45 | 5 | 200 | 1.5 | 107 | 100 |
| 14 | 88/0.45 | 4.9 | 1.4 | 7.6 | 1.39 | 5 | 200 | 2.0 | 175 | 100 |
| 22 | 7/20/0.45 | 7 | 1.7 | 10.6 | 0.892 | 4 | 100 | 2.0 | 305 | 100 |
| 30 | 7/27/0.45 | 8.1 | 1.7 | 11.7 | 0.661 | 4 | 100 | 2.0 | 389 | 100 |
| 38 | 7/34/0.45 | 9.1 | 1.7 | 12.7 | 0.525 | 4 | 100 | 2.5 | 473 | 100 |
| 50 | 19/16/0.45 | 10.6 | 1.8 | 14.2 | 0.411 | 3 | 100 | 2.5 | 591 | 100 |
| 60 | 19/20/0.45 | 11.9 | 1.8 | 15.4 | 0.329 | 3 | 100 | 2.5 | 720 | 100 |
| 80 | 19/27/0.45 | 13.6 | 1.8 | 17.3 | 0.243 | 3 | 90 | 2.5 | 945 | 100 |
| 100 | 19/34/0.45 | 15.4 | 2.3 | 20.0 | 0.193 | 3 | 80 | 2.5 | 1219 | 100 |

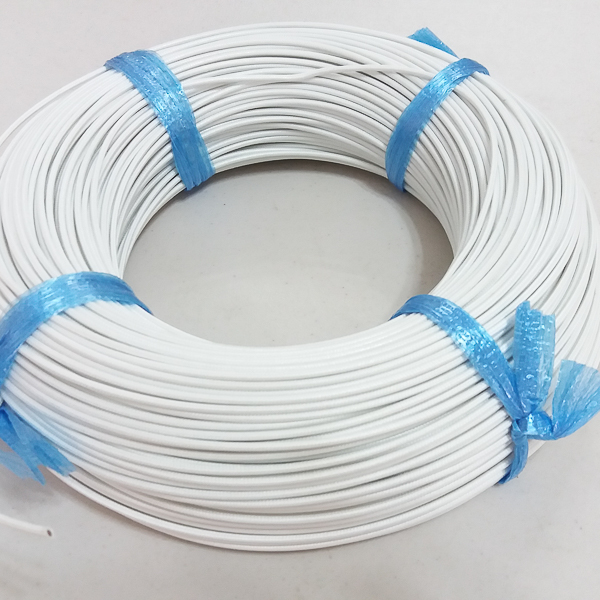

海巴龍絕緣電線 600V
| 截面積(mm²) |
條數/線徑 鍍錫(mm) |
外徑 (mm) |
絕緣 厚度 (mm) |
完成 外徑 (mm) |
導體 電阻 (Ω/km) |
絕緣電阻 貫層 (Ω/20mm) |
絕緣電阻 沿面 (Ω/20mm) |
試驗電壓 貫層 (v/min) |
試驗電壓 沿面 (v/min) |
重量 (kg/km) |
長度 (M) |
| 0.75 | 30/0.18 | 1.2 | 1.25 | 3.7 | 25.8 | 20 | 1000 | 2000 | 3000 | 20.99 | 200 |
| 1.25 | 50/0.18 | 1.6 | 1.25 | 4.1 | 15.5 | 20 | 1000 | 2000 | 3000 | 28.21 | 200 |
| 2.0 | 37/0.26 | 1.8 | 1.25 | 4.4 | 9.91 | 15 | 1000 | 2000 | 3000 | 36.34 | 200 |
| 3.5 | 45/0.32 | 2.5 | 1.25 | 5.1 | 5.38 | 15 | 1000 | 2000 | 3000 | 56.32 | 200 |
| 5.5 | 35/0.45 | 3.1 | 1.25 | 5.7 | 3.46 | 10 | 1000 | 2000 | 3000 | 78.66 | 100 |
| 8.0 | 50/0.45 | 3.7 | 1.3 | 6.4 | 2.45 | 10 | 1000 | 2000 | 3000 | 105.76 | 100 |
| 14 | 88/0.45 | 4.9 | 1.3 | 7.6 | 1.39 | 10 | 1000 | 2000 | 3000 | 168.9 | 100 |
| 22 | 7/20/0.45 | 7.0 | 1.6 | 10.4 | 0.892 | 9 | 1000 | 2000 | 3000 | 283.4 | 100 |
| 30 | 7/27/0.45 | 8.1 | 1.6 | 11.3 | 0.661 | 8 | 1000 | 2000 | 3000 | 365.2 | 100 |
| 38 | 7/34/0.45 | 9.1 | 1.6 | 12.5 | 0.525 | 7 | 1000 | 2500 | 3000 | 451.47 | 100 |
| 50 | 19/16/0.45 | 10.6 | 1.8 | 14.2 | 0.411 | 6 | 1000 | 2500 | 3000 | 572.54 | 50 |
| 60 | 19/20/0.45 | 11.9 | 2 | 15.9 | 0.329 | 6 | 1000 | 2500 | 3000 | 716.52 | 50 |
| 80 | 19/27/0.45 | 13.6 | 2.2 | 18.1 | 0.243 | 6 | 1000 | 2500 | 3000 | 952.09 | 50 |
| 100 | 19/34/0.45 | 15.4 | 2.4 | 20.2 | 0.193 | 5 | 1000 | 3000 | 3000 | 1185.4 | 50 |
| 125 | 19/42/0.45 | 17 | 2.6 | 22.2 | 0.156 | 5 | 1000 | 3000 | 3000 | 1462.6 | 50 |
| 150 | 27/34/0.45 | 18.6 | 2.8 | 24 | 0.136 | 5 | 1000 | 3000 | 3000 | 1682.6 | 50 |
| 200 | 37/34/0.45 | 21.4 | 3.25 | 27.9 | 0.099 | 5 | 1000 | 3000 | 3000 | 2298.4 | 50 |
| 250 | 37/42/0.45 | 23.6 | 3.3 | 30.2 | 0.08 | 5 | 1000 | 3000 | 3000 | 2732.2 | 50 |
| 325 | 37/55/0.45 | 27 | 3.5 | 34.0 | 0.061 | 5 | 1000 | 3000 | 3000 | 3604.3 | 50 |
